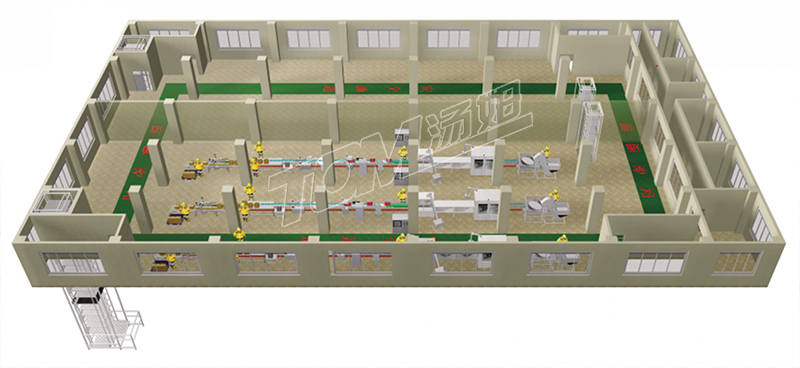

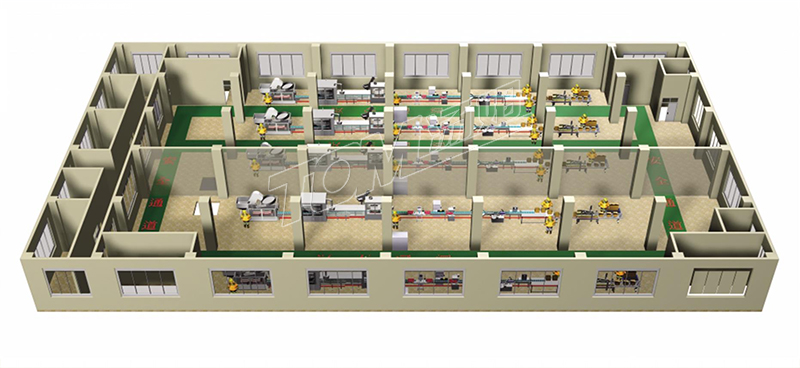

车间布局图：

1、本车间是由7条液体灌装生产线组成：每条流水线是由相同设备组成：全自动理瓶机、活塞式灌装机、防护通道、直列式旋盖机、检重秤、铝泊封口机、紧盖机、转盘、贴标机、喷码机、人工装箱平台、封箱机，各条液体包装生产线自动化程度高，节省人工，设备经久耐用，性能稳定可靠，稳定简单才是更好的。

2、七条液体灌装生产线中的每条生产线都只需提供一个电源及一个气源,配合总控制柜和电、气排布桥架，严格按照国家标准布线，确保现场走线安全，不见明线，现场整齐、整洁，能轻松推行5S。

3、车间布局中合理的规划了物流通道、成品通道、包材缓存区等多个功能区域及通道。

4、每条生产线中包含多道光电协调，多道检测系统，整线前后互锁，动作流畅，自动化程度高，即减员增效。
